目前在石油、橋梁、船舶、起重機械上使用的粗直徑鋼絲繩，這類粗直徑鋼絲繩的檢測僅以目測、手摸、尺量的簡單方法很難檢查鋼絲繩內部缺陷；同時目前市場上普通的鋼絲繩探傷儀難以深度磁化粗直徑鋼絲繩，以致無法滿足于粗直徑鋼絲繩內外部缺陷的檢測。
GNDT-BE型鋼絲繩探傷儀是目前新一代鋼絲繩無損檢測設備，采用漏磁與磁通的方法，以及運用了以太網高速傳輸方式，能準確無誤完成在役鋼絲繩的無損檢測工作。
GNDT-BE型（大直徑型）鋼絲繩探傷儀是在GNDT鋼絲繩探傷儀基礎型產品上衍生而成的，解決了目前粗直徑鋼絲繩無損檢測的科學難題。

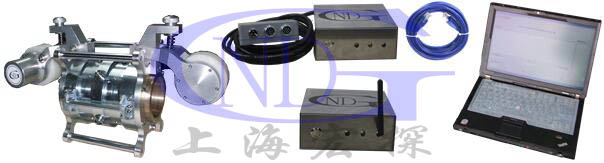

儀器的傳感部件采用圓形設計，可360度周向環形磁化，能瞬間將鋼絲繩深度磁化到達到飽和狀態；同時大直徑傳感部件采用密集型磁敏元件分布，小夾角布置無死角，多通道采集信號，可高達48路通道。儀器的實時報警器采用高效的工業級 CPU，能快速模數轉換處理數據，同時運用UDP網絡傳輸方式與計算機進行高速人機對話和數據交換。
大直徑鋼絲繩探傷儀完全可檢測粗直徑鋼絲繩，因此這款儀器深度磁化，密布收集，高效處理，快速傳輸，可滿足粗直徑鋼絲繩的檢測要求，保證結果可靠。
大直徑鋼絲繩探傷儀同樣采用脫卸式設計，具備安裝簡便，檢測直徑范圍廣等特點。
功能特點
1) 能在線檢測各類起重機械鋼絲繩內外部斷絲、磨損、銹蝕、變形、松股、跳絲、材質變化等各種缺陷功能。
2) 產品符合GB/T21837-2008的要求，能檢測局部損傷（LF）和金屬橫截面積變化（LMA），并在報告中直讀出兩項結果。
3) 利用以太網技術與RJ45接口或Wifi直接采樣處理分析，具有在線聲光報警與實時顯示結果功能。
4) 儀器能根據缺陷程序分限值與危值不同的報警。
5) 儀器可在線自動標定，缺陷自動評估診斷功能。
6) 在同個界面能顯示單根、或多根鋼絲繩檢測曲線，并能對多根檢測數據同步分析，生成Word報告。
7) 傳感主機采用合金材料導套，具有高耐磨性、高靈敏度特性，圓形結構、周向環繞、軸向磁化，將鋼絲繩瞬間磁化到飽和狀態。
8) 傳感主機可進行一機多配，可更換各種型號規格的導套（必需含有檢測元件的），擴大可檢測繩徑，有效果地保證檢測結果的準確性
9) 軟件適應于各種Windows版本的計算機操作系統。
技術參數
受測鋼絲繩直徑：Φ60－300mm(需配置各種規格的傳感主機與傳感導套)；
傳感器與鋼絲繩相對最大速度：18.0 m/s，
良好安全速度：0.3～3 m/s；
采集處理頻率：5000Hz
不連續缺陷（LF局部缺陷）檢測能力：
局部缺陷的定性檢測準確率：98%；
斷絲定性檢測準確率 ：100%；
斷絲定量檢測準確率：≥95%，
單處集中斷絲根數允許一當量根誤差；
連續缺陷（LMA金屬橫截面積損失）檢測能力：
金屬橫截面積損失檢測精確度：±0.05%；
金屬橫截面積損失檢測不確定度：±0.2%；
軸向位置示值檢測能力：±0.3%；
電源：計算機電池供電 5V，交流（AC220伏±10％）；
工作溫度：-20℃～40℃。
相對濕度：≤90％RH。
系統配置
| 傳感主機 | 可配傳感導套 | 可檢測鋼絲繩直徑 | 實時報警器 | 檢測軟件 |
| GNDT-BE70 | BE770、BE760、BE750 | 不大于70mm | 以太網型多功能實時報警器（有線） 或 以太網型多功能實時報警器（無線） | 鋼絲繩監控系統軟件 |
| GNDT-BE80 | BE880、BE870、BE860 | 不大于80mm | ||
| GNDT-BE90 | BE990、BE980、BE970 | 不大于90mm | ||
| GNDT-BE100 | BE100、BE90、BE80、BE70 | 不大于100mm | ||
| GNDT-BE120 | BE120、BE100、BE90、BE80、 | 不大于120mm | ||
| GNDT-BE150 | BE150、BE130、BE110、BE100、 | 不大于150mm | ||
| 特殊型號可定制 | ||||
產品應用
