鋼絲繩是提升與運輸設備的重要構件，同時在很多設備中有"生命繩"之稱，因此鋼絲繩成為了安全的重中之重。在鋼絲繩的工作中除了承受著拉伸應力之外，在運轉時承受著彎曲應力，同時在鋼絲繩與接觸件承受著擠壓應力，再加上本身工作過程中的拉伸、彎曲、磨擦、擠壓、銹蝕、咬繩、過載等均會產生損傷，所以在檢驗過程中對鋼絲繩進行系統全面的檢驗非常必要。長期以來，由于缺少科學可靠的檢測設備，鋼絲繩的安全監控始終是安全管理中的"盲點"。
GNDT鋼絲繩探傷儀的誕生是新一代鋼絲繩無損檢測設備，采用漏磁與磁通的方法，以及運用了以太網高速傳輸方式，能準確無誤完成鋼絲繩的無損檢測工作。
GNDT鋼絲繩探傷儀的傳感部件采用圓形設計，可360度周向磁化，能瞬間達到飽和狀態。
GNDT鋼絲繩探傷儀的實時報警器采用高效的工業級CPU，以有線與無線的網絡傳輸方式與計算機進行人機對話和數據交換。
GNDT鋼絲繩探傷儀操作簡單，數據準確無漏檢、無誤檢，檢測結果可靠；為在役鋼絲繩安全運行提供可靠的保障。
功能特點
1) 能在線檢測各類起重機械鋼絲繩內外部斷絲、磨損、銹蝕、變形、松股、跳絲、材質變化等各種缺陷功能。
2) 產品符合GB/T21837-2008的要求，能檢測局部損傷（LF）和金屬橫截面積變化（LMA），并在報告中直讀出兩項結果。
3) 利用以太網技術與RJ45接口或Wifi直接采樣處理分析，具有在線聲光報警與實時顯示結果功能。
4) 儀器能根據缺陷程序分限值與危值不同的報警。
5) 儀器可在線自動標定，缺陷自動評估診斷功能。
6) 在同個界面能顯示單根、或多根鋼絲繩檢測曲線，并能對多根檢測數據同步分析，生成Word報告。
7) 傳感器采用合金材料導套，具有高耐磨性、高靈敏度特性，圓形結構、周向環繞、軸向磁化，將鋼絲繩瞬間磁化到飽和狀態。
8) 具有防水、防塵、耐油、防潮。功能
9) 軟件適應于各種Windows版本的計算機操作系統。 受測鋼絲繩直徑：Φ1－300mm(需配置各種規格的傳感器)；
技術參數
傳感器與鋼絲繩相對最大速度：18.0 m/s，
良好安全速度：0.3～3 m/s；
采集處理頻率：5000Hz；
不連續缺陷（LF局部缺陷）檢測能力：
局部缺陷的定性檢測準確率：98%；
斷絲定性檢測準確率： 100%；
斷絲定量檢測準確率：≥95%，
單處集中斷絲根數允許一當量根誤差；
連續缺陷（LMA金屬橫截面積損失）檢測能力：
金屬橫截面積損失檢測精確度：±0.05%；
金屬橫截面積損失檢測不確定度：±0.2%；
軸向位置示值檢測能力：±0.3%；
電源：計算機電池供電 5V，交流（AC220伏±10％）；
工作溫度：-20℃～40℃。
相對濕度：≤90％RH。

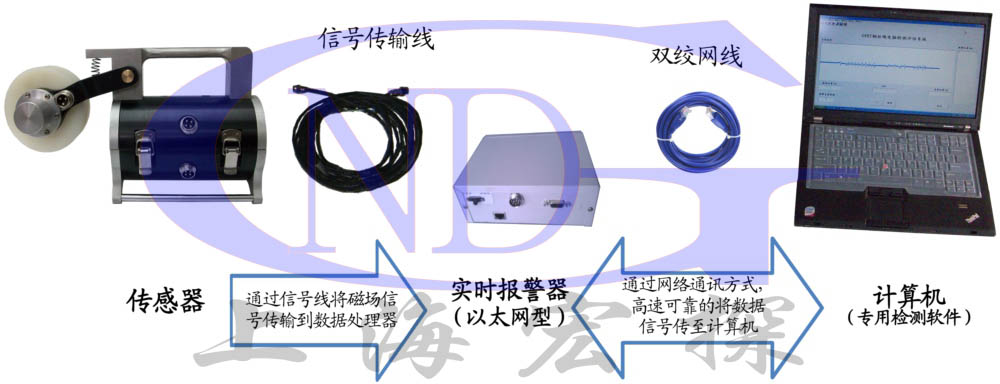

系統配置
| 傳感器 | 可檢測鋼絲繩直徑 | 最佳檢測直徑范圍 | 實時報警器 | 檢測軟件 |
| GNDT-F5 | 不大于5mm | 2~5mm | 以太網型多功能實時報警器（有線） 或 以太網型多功能實時報警器（無線） | 鋼絲繩監控系統軟件 |
| GNDT-F10 | 不大于10mm | 5~10mm | ||
| GNDT-F15 | 不大于15mm | 8~15mm | ||
| GNDT-F20 | 不大于20mm | 10~20mm | ||
| GNDT-F25 | 不大于25mm | 15~25mm | ||
| GNDT-F30 | 不大于30mm | 20~30mm | ||
| GNDT-F35 | 不大于35mm | 15~35mm | ||
| GNDT-F40 | 不大于40mm | 30~40mm | ||
| GNDT-S45 | 不大于45mm | 35~45mm | ||
| 特殊型號可定制 | ||||
產品應用
